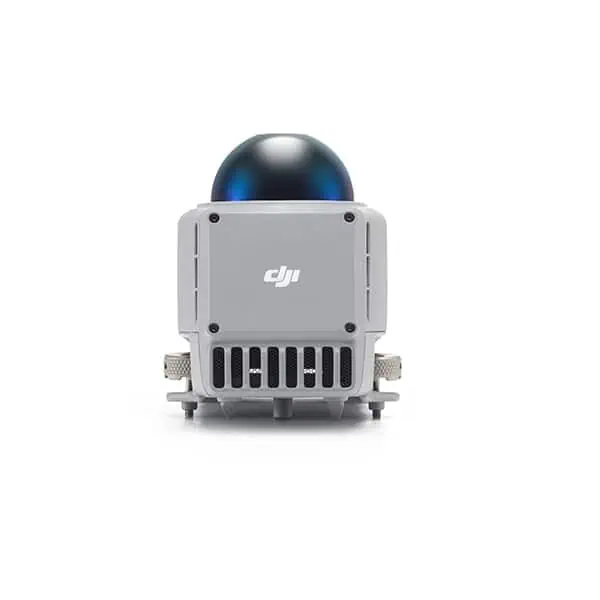

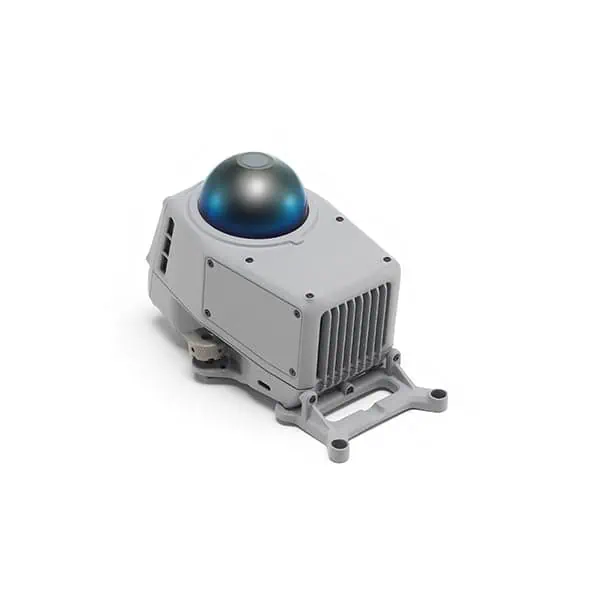

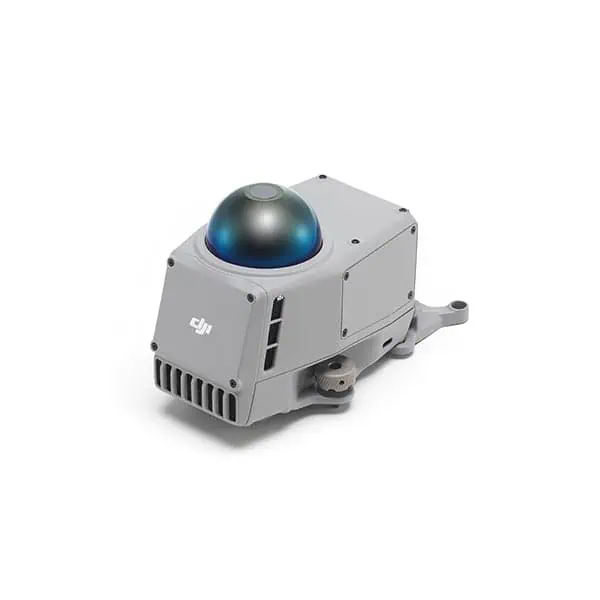

DJI M4 Obstacle Module

DJI M4 Obstacle Module combina le tecnologie LiDAR rotante e radar a onde millimetriche per un posizionamento migliorato in condizioni di scarsa illuminazione. La sicurezza operativa è garantita in ambienti variabili come la rete di distribuzione delle linee elettriche e gli intricati layout delle sottostazioni.

1. Assicurarsi che il velivolo sia spento prima dell’installazione o della rimozione.

2. Durante l’installazione, assicurarsi di serrare manualmente le viti posteriori con il cacciavite esagonale incluso nella confezione per bloccarle e garantire un’installazione sicura.

3. Una volta completata l’installazione, aggiornare il firmware di tutti i dispositivi all’ultima versione e attivarli seguendo le istruzioni dell’app.

4. Prima del volo, verificare che il modulo di rilevamento ostacoli funzioni correttamente. Si consiglia di volare in ambienti con buoni segnali GNSS e condizioni meteorologiche favorevoli. Le prestazioni del modulo di rilevamento ostacoli potrebbero essere limitate nelle seguenti situazioni. Pertanto, prestare attenzione alla sicurezza del volo:

1) Il velivolo non può evitare attivamente oggetti in rapido movimento (ad esempio, turbine eoliche in funzione, gru a torre in movimento, uccelli in volo, ecc.);

2) La capacità di aggirare ed eludere gli ostacoli può variare a seconda di fattori ambientali (nuvole, nebbia, pioggia, neve, polvere) e del materiale, della posizione e della forma dell’oggetto in questione;

3) L’ostacolo si trova all’interno dell’angolo cieco del modulo di rilevamento ostacoli. Per i dettagli sulla portata dell’angolo cieco, consultare il Manuale utente del modulo di rilevamento ostacoli;

4) In presenza di piccoli rami o cavi con un diametro inferiore a 12 mm lungo la traiettoria di volo, o quando il drone vola verticalmente vicino a cavi inclinati;

5) A causa di restrizioni normative nazionali, il radar potrebbe non essere attivato o potrebbe funzionare solo con funzioni limitate in alcuni paesi e regioni.

5. Il modulo di rilevamento ostacoli contiene componenti di precisione; urti esterni o cadute potrebbero danneggiarlo o ridurne la precisione. Maneggiarlo con cura per evitare cadute.

6. Quando non si utilizza il modulo di rilevamento ostacoli, installare la copertura protettiva per evitare l’usura della superficie.

Modulo per il rilevamento degli ostacoli × 1

Chiave a brugola H2,5 × 1

Chiave a brugola H1,5 × 1

Staffa per adattatore (serie Matrice 4) × 1

Adesivi riflettenti (per DJI Dock) × 12

Modelo de producto: LR-01

Peso: 235 g

Dimensiones: 103.3 × 64 × 85.8 mm (la. × an. × al.)

Temperatura de funcionamiento: de −20 a 50 °C (de −4 a 122 °F)

Sistema de detección: combinación de LiDAR rotativa y radar de onda milimétrica en cinco direcciones

Índice de protección de entrada: IP55 (con Serie Matrice 4D)

Serie DJI Matrice 4D

Serie DJI Matrice 4*

* Il drone deve essere aggiornato all’ultimo firmware.
