Nel preparare un rilievo con drone RTK, la domanda arriva presto: serve una base locale oppure bastano le correzioni di un servizio di rete? La scelta dipende dal sito, dal riferimento richiesto e dalla continuità delle correzioni. D-RTK 3 e NTRIP descrivono inoltre due elementi diversi: una stazione fisica e un protocollo di trasmissione.
1. Base locale e NTRIP: che cosa stai confrontando
NTRIP consente di trasportare dati GNSS via Internet, come spiega il BKG, ente federale tedesco per cartografia e geodesia. Nell’uso quotidiano, “andare in NTRIP” indica spesso ricevere le correzioni di un servizio RTK tramite una connessione dati. Il protocollo da solo non specifica copertura, prestazioni o sistema di riferimento del servizio scelto.

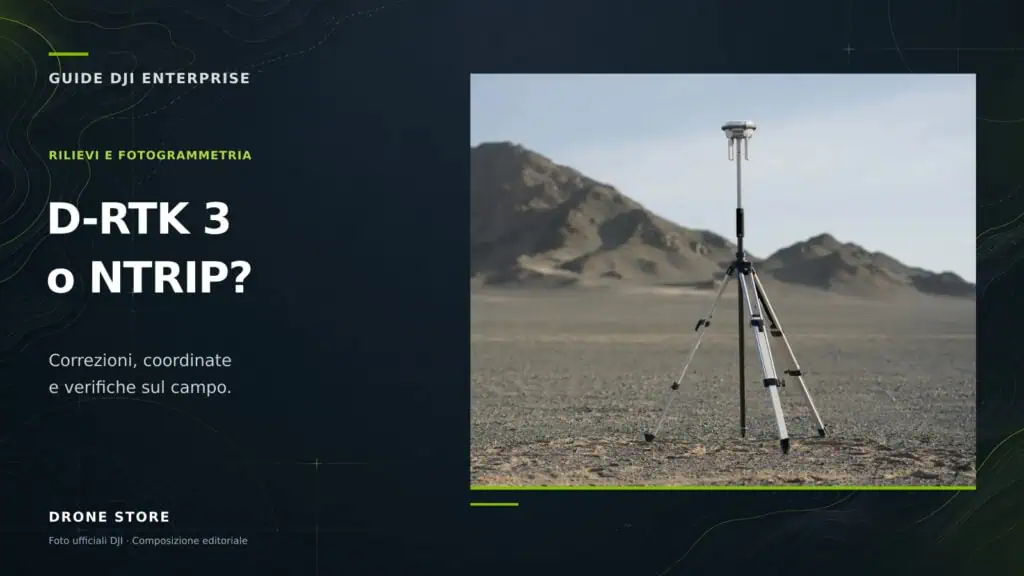

La D-RTK 3 Multifunctional Station è invece un dispositivo che può operare come base per aeromobili compatibili. DJI documenta anche modalità rover e relay con funzioni differenti. La base locale richiede una posizione adeguata e coordinate determinate con un metodo coerente con il progetto: il collegamento diretto non risolve automaticamente ogni problema di riferimento.
Per la serie Matrice 4, le FAQ DJI indicano che il radiocomando può utilizzare i servizi Network RTK tramite Wi-Fi. Occorre comunque verificare servizio, configurazione e disponibilità della connessione nella reale area di lavoro.
2. Quando valutare le correzioni di rete
La rete merita una prova quando lavori in aree servite e vuoi ridurre l’attrezzatura da installare a ogni spostamento. Prima di utilizzarla su una commessa, chiedi al fornitore quali dati vengono erogati, quale riferimento è adottato e come controllare lo stato del servizio. Credenziali valide non dimostrano da sole che il flusso scelto sia adatto al rilievo.
- Prima di partire: verifica abbonamento o accesso, parametri del servizio e compatibilità con il sistema DJI utilizzato.
- Sul posto: prova il collegamento nel contesto operativo, controllando ricezione delle correzioni e stato RTK.
- Durante il lavoro: registra interruzioni e cambiamenti di stato, associandoli alle acquisizioni interessate.
Considera anche la procedura in caso di perdita della rete: quando sospendere l’acquisizione, quali immagini controllare e come valutare una ripetizione. Definire prima il criterio evita decisioni improvvisate a fine missione.
3. Quando valutare D-RTK 3
La base locale può essere utile quando il lavoro richiede una sorgente di correzioni sul sito e la configurazione consente di servire l’area prevista. Va scelta insieme al metodo con cui si stabiliscono le coordinate della stazione. Nelle FAQ D-RTK 3, DJI documenta calibrazione tramite Network RTK, PPP o immissione manuale: procedure da valutare secondo le esigenze del progetto.
Se usi un punto noto, controlla riferimento, quota e modalità di inserimento previste dal sistema. Se determini una nuova posizione, documenta il metodo impiegato e le relative verifiche. Una base che fornisce correzioni regolari può comunque introdurre uno spostamento nel progetto se il riferimento è stato gestito male.
Non cambiare modalità di utilizzo durante la missione senza valutarne le conseguenze. La funzione di relay riguarda il collegamento radio; la funzione rover riguarda misure a terra. Per compatibilità e procedure fa fede il manuale del dispositivo e del firmware utilizzato.
4. RTK FIX e verifica del rilievo
Lo stato FIX è un’informazione sul posizionamento GNSS. Per accettare una consegna occorre controllare anche immagini, geometria, elaborazione e sistema di riferimento. Le specifiche D-RTK 3 distinguono le prestazioni delle diverse modalità: un numero di precisione non va trasferito automaticamente al modello che consegnerai.
Prepara punti indipendenti di verifica, distinti da quelli utilizzati per vincolare l’elaborazione. Controlla che coprano in modo utile l’area e le sue caratteristiche. Per lavori ripetuti, conserva una scheda dei riferimenti: identità del punto, coordinate, sistema, metodo e data della misura.
Presta particolare attenzione alla quota: altezza ellissoidica e quota nel sistema richiesto dalla commessa non sono termini intercambiabili. Un errore nel trattamento del riferimento verticale può emergere anche quando le immagini si allineano bene. Concorda questi aspetti con chi è responsabile del rilievo.
5. Usa una prova breve per scegliere il flusso
| Domanda | Controllo da preparare |
|---|---|
| La rete è utilizzabile sul sito? | Test di connessione e ricezione delle correzioni |
| Come saranno determinate le coordinate della base? | Metodo documentato e riferimento coerente |
| Che cosa succede se le correzioni si interrompono? | Criterio di sospensione, verifica o ripetizione |
| Come dimostreremo il risultato? | Punti indipendenti e rapporto di controllo |
Porta il flusso scelto fino all’elaborazione di un campione. È il modo per individuare incongruenze prima di acquisire l’intera area. Nella guida alla fotogrammetria con Matrice 4E trovi la sequenza complessiva dal volo alla consegna.
Per valutare la stazione D-RTK 3, parti dai siti dove lavori più spesso e dal tuo metodo di controllo. Con Enterprise Drone Academy puoi approfondire organizzazione del rilievo e gestione dei dati, affiancando la dotazione alle competenze necessarie.
